当前位置: 首页 > 产品中心 > 动力/储能电池组生产线 > 电芯自动面垫分选装盒生产线BT-2113B2

电芯自动面垫分选装盒生产线BT-2113B2

产品详情

1.1设备适用范围:

主要在用于1865021700电芯的自动贴面垫分选和自动装盒自动化生产

1.2 采用HK3562十二路高精度测试仪

1.3可选择电芯扫码功能,可作为电芯OCV比对,挑选出不良品,数据可上传服务器

1.4采用伺服电机和模组配合,精确的控制好位置精度

1.5上料采用料斗方式储存电芯,最多约300PCS18650

1.7采用内尺寸L350MM*W200MM*H100MM胶盒,数量10/

1.08设备支持功能:

人工将电芯装入面垫机料斗→自动贴面垫→自动扫码(可选)→自动分选(5OK,一档NG)→料斗储存电芯(最多约220PCS)(可选)→装盒机械手→自动装入胶盒(按设定数量抓取)→人工整盒取料

    1.09 生产效率:自动贴面垫→分选→自动入胶盒4000-5000PCS/H

                   人工入支架→点焊完成3500-4500PCS/H

. 设备组合简介


      BT-2113B2电芯自动面垫分选装盒生产线实物图



BT-2113B2电芯自动面垫分选装盒生产线摆放图  10.5*2.3*1.88

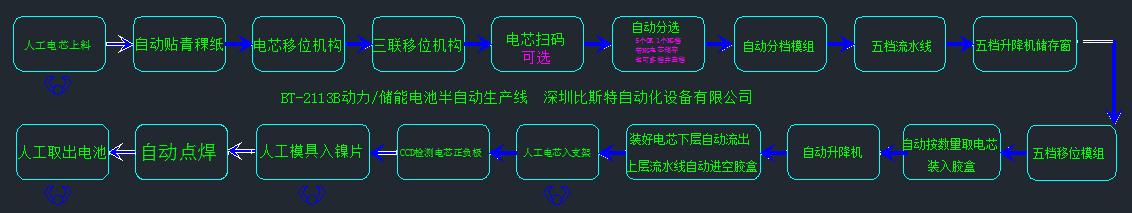

.生产流程图



肆.设备环境要求

      1):电源:AC380V±10%30KW  50HZ±10%

      2):气源:0.4-0.8Mpa,无水雾,无杂质

      3):环境温度:10-45

      4):环境湿度:不大于85R.H(无水气凝结)

      5):环境无强烈震动,无腐蚀性气体和易燃易爆的气体存在

伍.设备技术参数

主要功能

技术参数

自动贴面垫

功能结构和BT-450-18650一样

贴面垫后


l  使用电源:AC220V±10% 1.6KW 50HZ±10%

l  气源:0.4-0.8Mpa,无水雾,无杂质

l  采用4针冲垫机构,提高效率

l  采用变频电机,凸轮方式冲垫,防止电芯损伤

l  采用日本高速钢冲模,设计寿命5

l  自动收卷废料

l  采用台湾上银导轨,丝杆

l  下电芯电机采用台湾台力减速电机

l  取电芯机械手动力:闭环步进电机/伺服电机

l  电芯移位动力:步进电机

l  控制系统:XD-42T-E  PLC编程器

l  操作界面:TG-765-UT彩色显示屏,操作简便

l  自带故障报警系统(根据提示解除故障)

l  青稞纸缺料自动报警

l  定量提醒冲模清洁

l  气缸采用:亚德客/SMC/XINCHENG

l  气动控制元件:亚德客/SMC/天工/气立可

l  感应器件:台湾LIKE

l  生产效率:4500-5000PCS/H

自动扫码

动分选(5OK,一档NG,)

1.使用电源:AC220V±10%  0.6KW  50HZ±10%

2.采用海康威视600万高清摄像机

3.采用30250定制光源,确保读码的准确性

4.识别系统:比斯特自主研发

5.摄像宽度:300*150MM以内

6.执行器件:工控机,正版WIN7系统

7.主要功能:电芯贴好面垫后,通过移料机械手,将电芯放入扫码位置,启动步进电机传动齿轮,将电芯顺时针旋转,以读取条码绑定数据

    未读取到条码的和测试不良的判为不良

11组齿轮传动,加胶圈以增加对电芯的摩擦力,确保电芯正常旋转,正常读码

8.扫描效率:5000PCS电芯/H以上

1.使用电源:AC220V±10% 1.6KW 50HZ±10%

2.气源:0.4-0.8Mpa,无水雾,无杂质

3.采用台湾上银导轨,丝杆

4.取电芯机械手动力:闭环步进电机/伺服电机

5.控制系统:XD系列 PLC编程器

6.操作界面:TG-765-UT彩色显示屏,操作简便

7.数据储存:工控机+17寸显示屏

8.测试仪:标配HK3562高速测试仪,12路同时测试

测试档位:5OK档位,1NG

          电压精度:0.00001V

          内阻精度:0.01毫欧

9.     测试针型号:KS-100A3000

10. 测试针寿命:80万次

11.生产效率:5000-6000PCS/H

取电芯入胶盒

取电芯入胶盒:根据后面需求,按数量从同一个档位

              取出,根据正反极,放到相应位置

效率: 5000-6000PCS/H

.调试检测项

6.1自动贴面垫合格率

6.2扫码部分读码合格率

6.3分选部分内阻电压的反复测试精度,档位5+1

柒,随机资料

7.1设备合格证

7.2主要工位使用说明书

捌.设备验收和标准

8.1第一阶段:设备在出厂前预验收,即设备在乙方厂家安装调试基本功能符合双方签订的技术协议内容,在乙方现场对设备的基本功能进行验收,预验收通过后,设备分拆成合适运输,运到甲方安装现场进行安装调试,甲方可选视频预验收或者放弃预验收

8.2第二阶段:设备在甲方工厂安装调试完成30天内完成验收,超过30天后视为验收合格,验收标准按照甲乙方双方签订的技术协议内容

玖.资讯保密

9.1如果产品侵犯了任何第三方的知识产权或技术秘密,致使双方受到损失,另一方应承担赔偿责任

9.2本技术协议及后续更改部分变更为双方的保密文件,未经甲方许可,乙方不能提供给第三方

售后服务

10.1甲方有义务免费对乙方设备使用人员进行安装、调试、使用及维护保养方面的培训工作,确保需方操作人员能正常独立操作,维修人员能对一般性问 题进行独立处理

10.2设备保修期为贰年,甲方按国家法规承担三包责任,在非人为情况下设备发生故障,电话或视频仍无法解决,(广东省内)甲方人员需保证在24小时内(广东省内)抵达现场,广东省外48小时内抵达现场,采用调换、维护修理等措施为乙方提供免费设备保修。保修期满后,终身维护,并以成本价格提供备品备件及易损件。非现场处理问题的,供方人员需在4小时内以邮件或书面明确回复,需现场处理的,接到通知后需48小时内赶到现场
